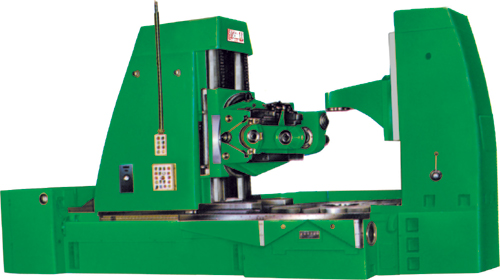

滾齒機床系列 |
|
主要技術參數：
1．加工范圍
|
最大工件直徑 |
有后立柱1600mm
無后立柱2000 mm |
|
最大加工模數 |
30mm |
|
最大工件螺旋角 |
±45° |
|
最大加工寬度 |
900mm |
2．工作臺
|
工作臺直徑 |
1875mm |
|
工作臺孔直徑 |
400mm |
|
工作臺最大負荷 |
15噸 |
|
工作臺T型槽尺寸 |
28mm |
|
分度蝸輪 |
模數 |
10mm |
|
齒數 |
160 |
|
節圓直徑 |
1600 mm |
3．主刀架
|
允許安裝的最大滾刀直徑 |
350mm |
|
允許安裝的最大滾刀長度 |
380mm |
|
刀具拉桿螺紋直徑 |
M30 |
|
主軸軸孔錐度 |
公制80 |
|
刀架最大垂直行程 |
1000mm |
|
垂直進給范圍 |
0.20～4mm/工作臺每轉 |
|
主刀架垂直進給級數 |
12 |
|
主刀架垂直快速移動速度 |
0.20m/min |
|
滾刀主軸中心離工作臺面距離 最大
最小 |
1700mm
750mm |
|
工件軸心到滾刀軸心間的距離 最大
最小 |
1200mm
200mm |
|
主軸轉速范圍 |
1檔：6.5～23
2檔：24～80 |
|
主軸轉速級數 |
無級 |
5．電動機及機床重量
|
主電動機(直流) 功率
額定轉數 |
30kw
1500 rpm |
|
快速電機 功率
額定轉數 |
7.5 kw
960 rpm |
|
液壓電機 功率
額定轉數 |
3.7kw
1500rpm |
|
靜壓電機 (2臺) 功率
額定轉數 |
1.5 kw
1500rpm |
|
冷卻電機 功率
額定轉數 |
1.5 kw
1500 rpm |
|
機床凈重 |
52000 kg（含后立柱） |
|
機床輪廓尺寸（長×寬×高） |
8200×5000×4500 (mm) |
6．后立柱（特殊定貨）
|
工作臺面到外支架頂尖間最大距離 |
2080mm |
|
工作臺面到外支架頂尖間最小距離 |
1090mm |
|
|
